深圳市东顺贸易有限公司供应YAMAHA贴片机YV100II  欢迎来电：15989880988

产品详细说明

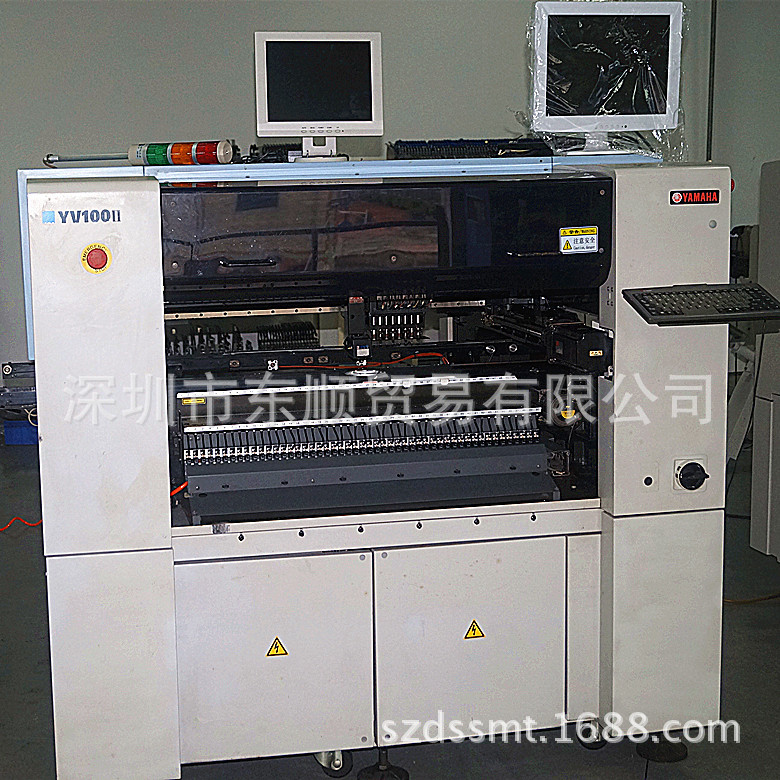

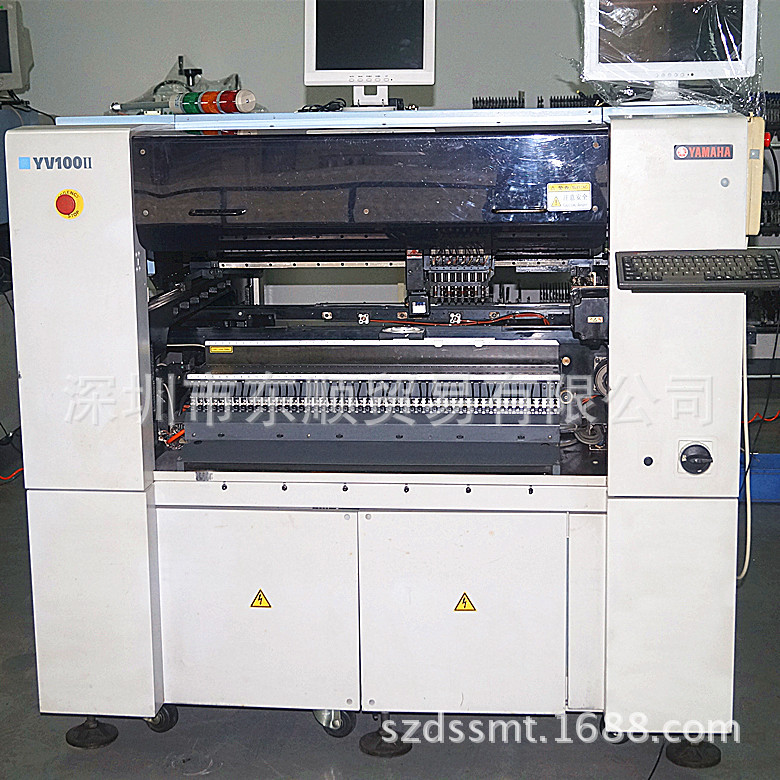

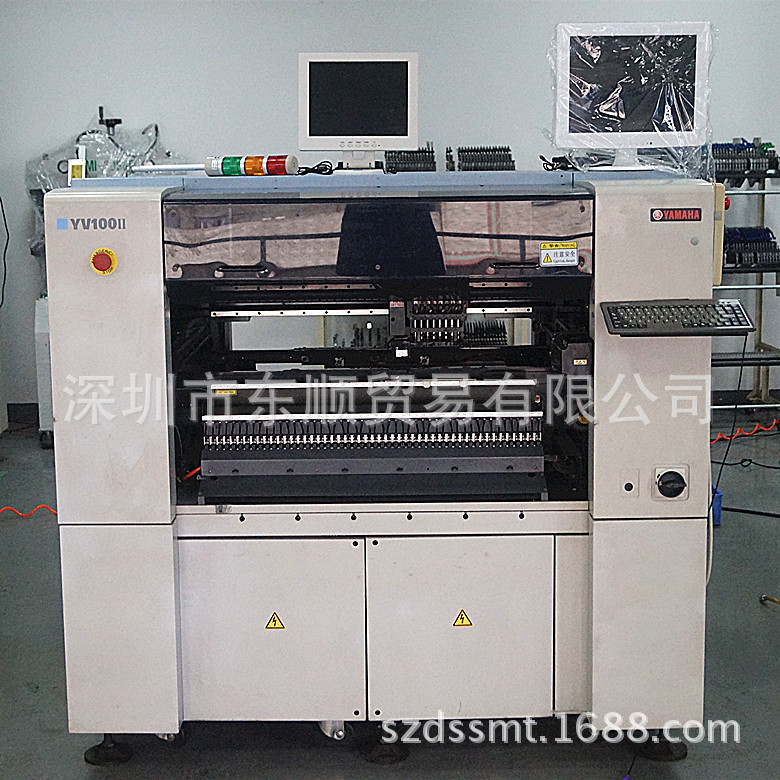

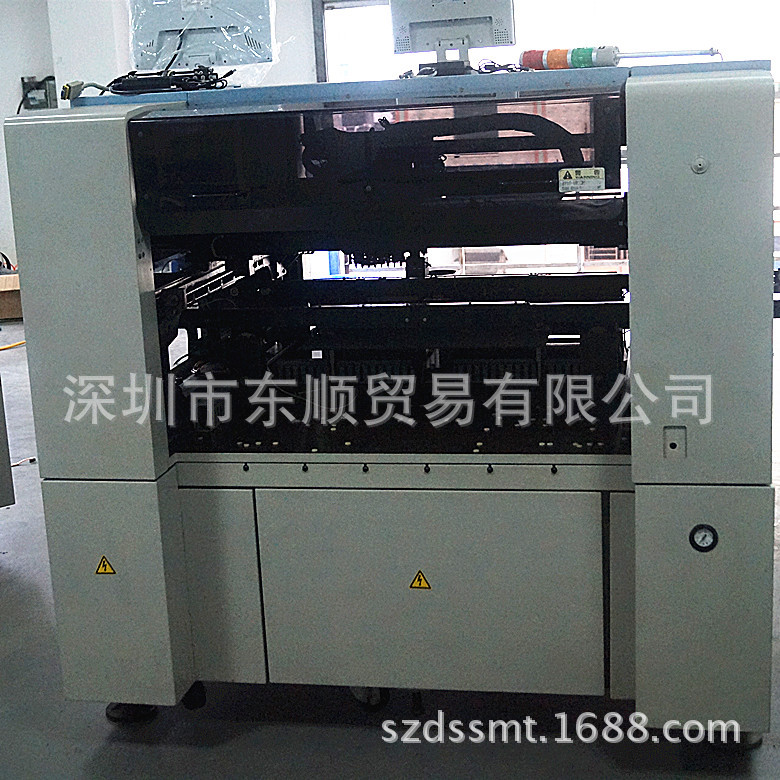

YAMAHA贴片机YV100II产品概述：

YAMAHA贴片机YV100II：3E理念，集“高速”“经济”“灵活性”于一体。实现了15,000CPH (IPC9850)的超高速生产率。适应高速贴装小型元件与异形精密元件的贴装。

一、YAMAHA贴片机 YV100II贴片机产品优势：

■  完美贴片速度：0.25sec/chip

■  贴片Within+/-0.1mm/chip;+/-0.08mm/Qfp

■  贴片范围：1005QFP,SQP SOJ PLCC(25mm) 1005~23.5mmQFPs:510mmX410mm

■  贴装头数量8个，全视觉定位。

■  装载物料：带式100种；拖盘25种，带有一个自动TRAY

二、YAMAHA贴片机 YV100II设备参数：

1、基板尺寸：ATS20(終向放置)W-AT装配：L460*W250(Max)/L50*W50(Min)

2、生产PCB大小:L460*W440MM__L50*W50mm。

3、贴片元件范围：0603--SOP, SOJ, 84 Pins PLCC,0.5mmPitch □32mm QFP

4、基板厚度：0.4-3.0

5、基板传送方向：右-左

6、贴装精度：±0.1mm/CHIP ±0.08/QFP

7、原件种类带状原件：100种（MAX,8MM带换算）

8、托盘原件：80种（TMAX,YTF时使用）

9、站位数量：100站

10、原件供给形式：8-56mm宽带状，杆状，散装，托盘

11、贴装原件：1005~QFP’SQP’SOJ’PLCC(25mm) BGA（0.4p)

12、电源三相：AC220/208/230/240/380/400/416V ±10%，50/60HZ

13、功率：4KVA

14、气压：0.55MPA以上，300NI/min

15、外形尺寸：L1650*W1350*H1810

16、重量：1300KG
